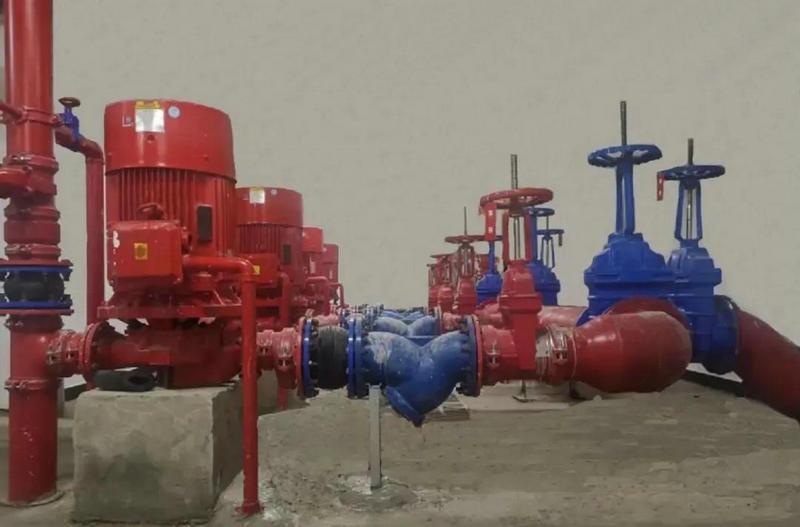

水泵進出口為什么變徑安裝？

水泵進出口變徑的目的是確保水流通暢的情況下，保證氣蝕余量，避免氣蝕現象的發生，提高輸送效率，使水泵工作狀態良好穩定。

氣蝕對水泵的危害主要表現為過流部件損壞、性能下降以及振動噪聲加劇?。氣蝕發生時，氣泡潰滅產生的高頻沖擊會侵蝕葉輪、泵殼等金屬部件，同時引發流量、揚程和效率的顯著降低，并伴隨劇烈振動和噪音，嚴重影響水泵使用壽命和運行穩定性。

水泵運轉時，吸水管路的水壓降低，溶解在水中的氣體可能釋放出來，當吸水管路存在倒坡或局部升高時，即可形成氣囊。氣囊累積后可能以較大氣團（氣泡）的形式進入泵體，影響水泵流量揚程性能，并產生震動及葉輪損壞等類似氣蝕損害，有必要加以防范。

避免管路局部升高，采取合理的管路布置形式和管路坡度，可有效防范水泵吸水管路氣囊的產生。

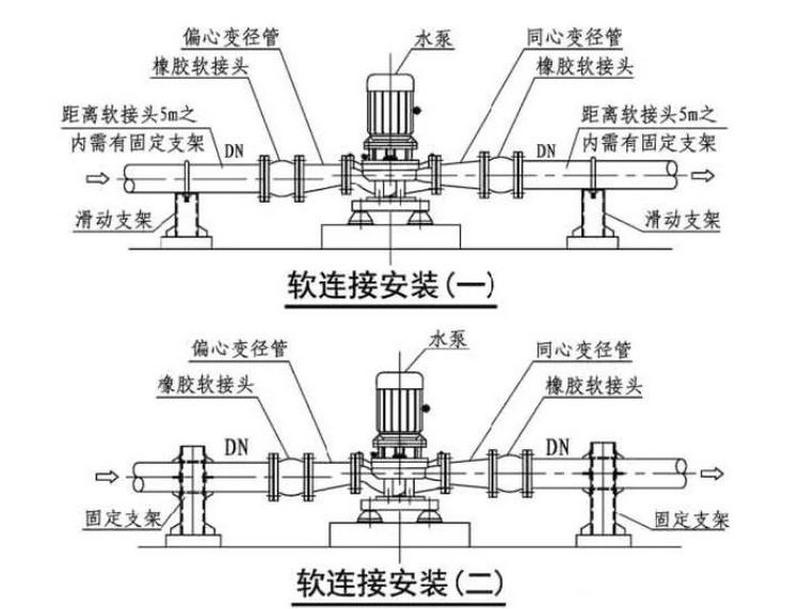

水泵的吸入口通常需要較大的管徑，這是因?yàn)樗脼榱擞休^高的運行效率，需要小的截面積及比較高的流速，因而水泵吸入口處于低壓區，水的密度較小，為了滿足供水平衡要求和保證入口有一定的壓頭，防止汽蝕，吸入口的管徑需要比水泵吸入口大，這樣可以使吸入口管道內流速慢且有足夠的水量被吸入水泵。水泵吸入口以平頭變徑連接，平頭向上，這樣可以減少管內集氣及避免渦流產生。

如果水泵吸入口葉輪處的最低壓力等于或小于輸送溫度下液體的飽和蒸氣壓時，液體可能會氣化，溶解在液體中的氣體也會析出并形成氣泡。這些氣泡在進入高壓區破滅時會會對葉片產生巨大的沖擊并引起震動，導致葉片損壞，這就是氣蝕現象。吸入口管徑增大，可以有效防止氣蝕現象發生。

水泵出口管道也需要擴徑，通常水泵出口與管道以同心變徑相連，其目的主要是為了降低流體在管道內的流速，減少流通在管道內運行阻力，從而減少水泵輸配能源消耗。同時出口管道擴徑還可以降低水流噪聲。

水泵進出口的變徑安裝提高了水泵運行效率，降低了水流脈動，減少了水流噪聲，是對水泵及管道的一種保護措施。

一、下游管路管頂不低于上游管路，是避免管路局部升高的基本保障措施

水泵吸水管路的倒坡和局部升高，是造成氣囊的主要原因，避免倒坡和管路局部升高，應確保下游管路的管頂不低于上游管路，現實應用中，應注意以下情況：

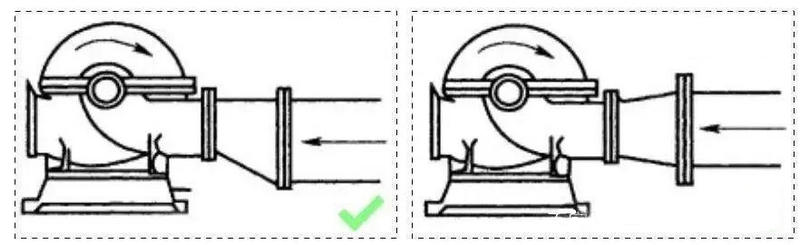

1、水泵入口的異徑管，應采用偏心異徑管，并應采取管頂相平的連接方式

2、從水池至水泵的吸水管路，下游管路管頂不應低于上游管路

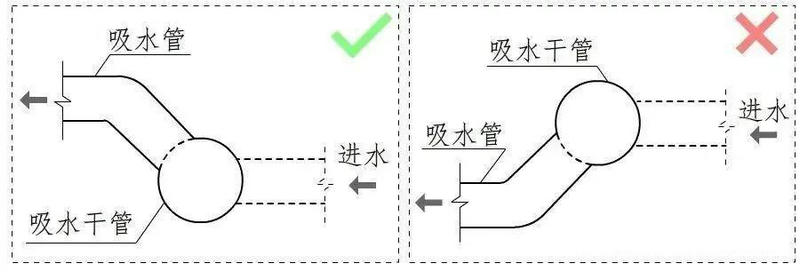

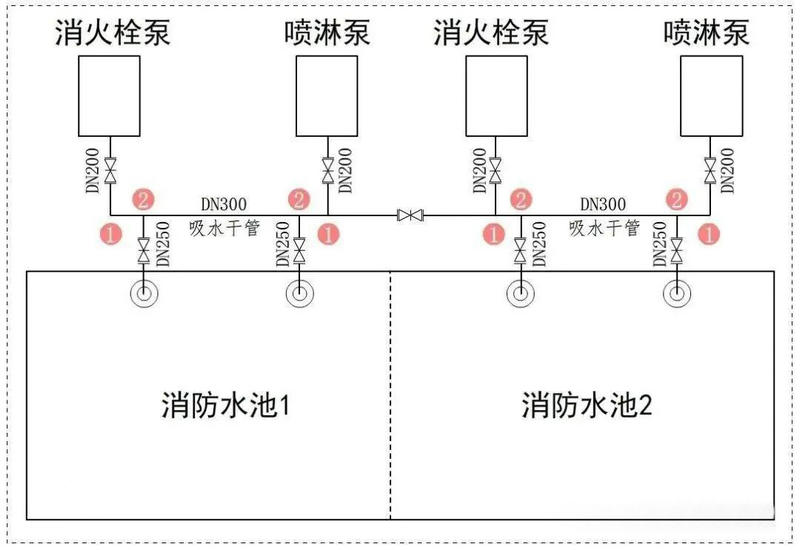

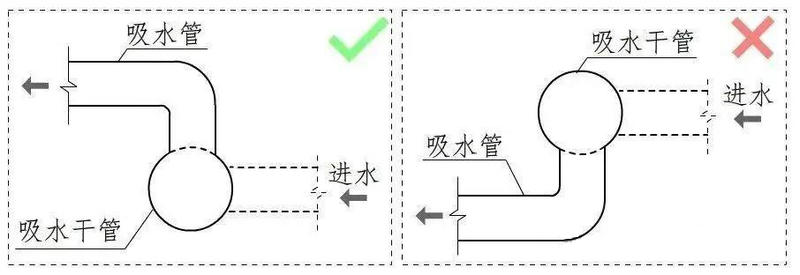

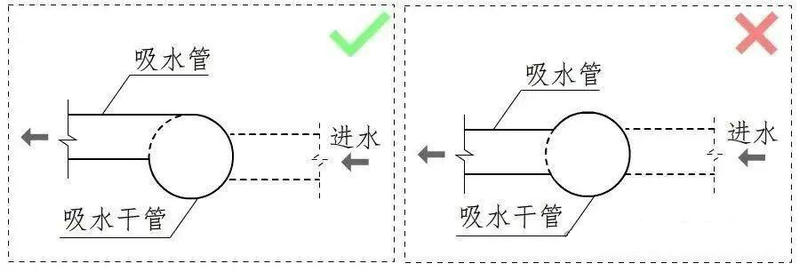

在圖示2中，吸水管與吸水干管的連接①，以及吸水干管與水池引入管的連接②，應采用下游與上游管頂相平（圖示3），或采用下游管頂高于上游管頂（圖示4、圖示5）的方式。

（圖示2）

（圖示3）

（圖示4）

（圖示5）

3、工程實例（錯例）

圖示6、的水泵吸水管與吸水干管連接，均未采用管頂平接，不宜采用。

（圖示6）

二、合理設置管道坡度，有利于防范氣囊產生

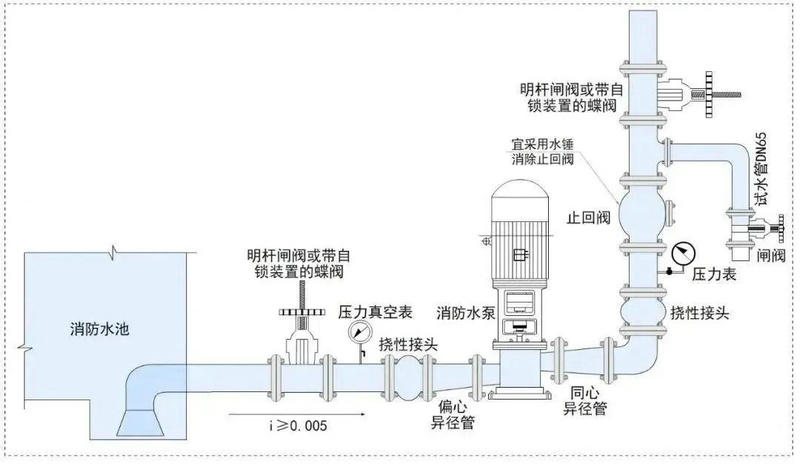

水泵吸水管的設置，向水泵方向應有上升坡度（i≥0.005），合理的管道坡度，有利于防范氣囊產生。

（圖示7）

三、合理布局吸水管路，有利防范氣囊產生

合理布局吸水管路，有利于防范氣囊產生。

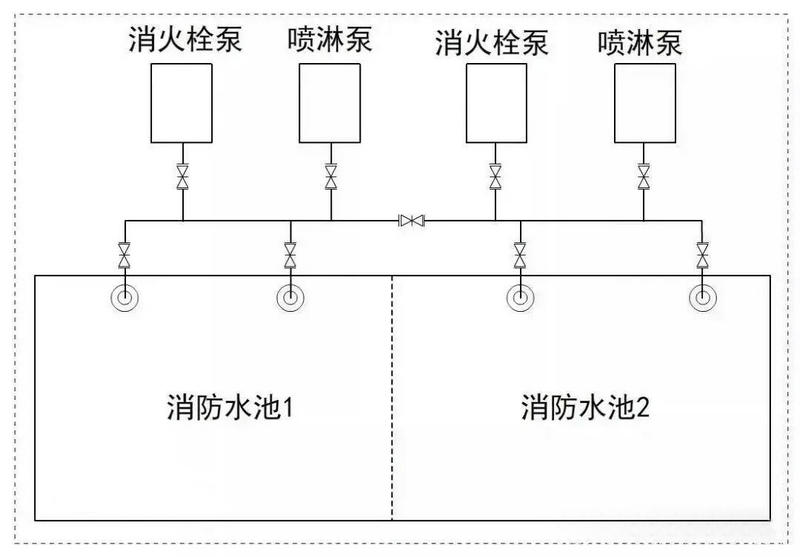

1、圖示9的吸水管路，方便采取管路管頂平接等措施（圖示1～圖示5），有利防范氣囊產生。

（圖示8）

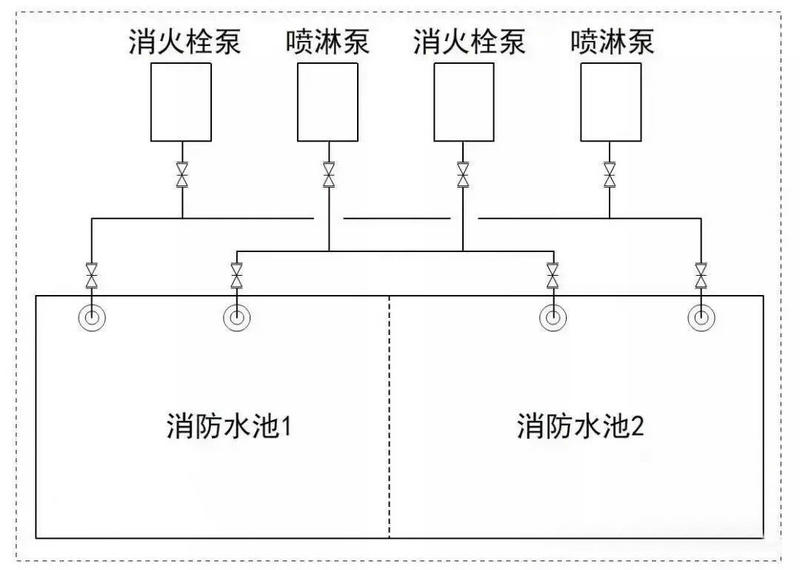

2、圖示10的吸水管路交叉，難以實現管路管頂平接的目標，或者需要提高部分水泵的最低有效水位，造成浪費。

（圖示9）

四、慎重采用引發氣囊的設備及部件

可能引發氣囊的設備及部件，應慎重應用于吸水管路，確有所需時，應采取一定保證措施，防范氣囊危害。

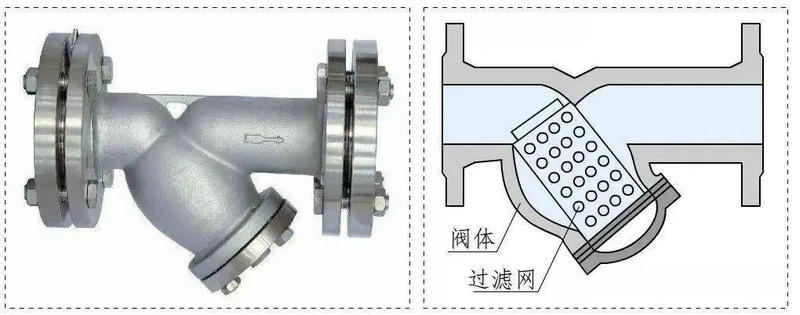

示例，有些過濾裝置應用于水泵吸水管路時，可能存在局部升高區域，宜予重視。

（圖示10）

氣蝕是什么？氣蝕的核心原理，氣蝕的危害與特征、預防與應對措施

氣蝕是流體高速流動時因局部壓力驟降形成氣泡并潰滅，導致金屬表面洞穴狀腐蝕破壞的現象，常見于水泵、閥門等設備，需通過設計優化和操作控制預防。

氣蝕的核心原理

流體在高速流動或壓力變化時，局部壓力降至液體汽化壓力，形成含蒸汽和氣體的空穴（氣泡）。當氣泡隨流體進入高壓區時迅速潰滅，產生強烈水力沖擊，破壞金屬表面保護膜并加速腐蝕。例如水泵葉片高速旋轉時，葉端減壓區易形成氣泡，爆破后沖擊葉片表面。

氣蝕的危害與特征

主要危害

設備損壞：長期作用下，泵殼、葉輪等表面出現麻點、裂紋甚至蜂窩狀孔洞，嚴重時導致部件殘缺。

性能下降：摩阻系數增加使泵效率降低、電耗上升，水輪機等設備出力減小、振動加劇。

安全風險：產生噪音和機械振動，影響系統穩定運行。

氣蝕與氣縛的區別（補充說明：氣縛為泵內存氣導致吸不上液的現象，與氣蝕成因不同）

預防與應對措施

設計優化：

改進泵體流道形狀，采用前置誘導輪提高液流壓力，增大葉片進口面積以降低流速。

選用高強度、高韌性材料（如硬度HRC≥48的合金），提升抗氣蝕磨損能力。

操作控制：

確保泵入口實際汽蝕余量大于必需值（通常需高出0.5m以上），避免入口壓力過低。

控制液體溫度，減少含氣量，避免渦流產生。

維修處理：對已氣蝕的設備，可采用專用材料修復沖刷溝槽（如某化工廠泵體氣蝕溝槽深度達1-3mm時的修復案例）。
