電加熱管的接法你都知道嗎？又該如何判斷出它的好壞呢？
電加熱管作為一種常見的電熱元件，廣泛應用于工業、生活等各個領域。其工作原理是將電能轉化為熱能，從而對物體或食物進行加熱。但為了使電加熱管能夠安全、高效地工作，我們應該如何正確地接線和判斷其好壞呢？
一、 加熱管接線方法
我們知道電路的連接方式大致分為有兩種：串聯和并聯，其實電加熱管也一樣，也有串并聯接法，但也多出了星形接法和三角形接法，這和星三角電機的接法原理相似。

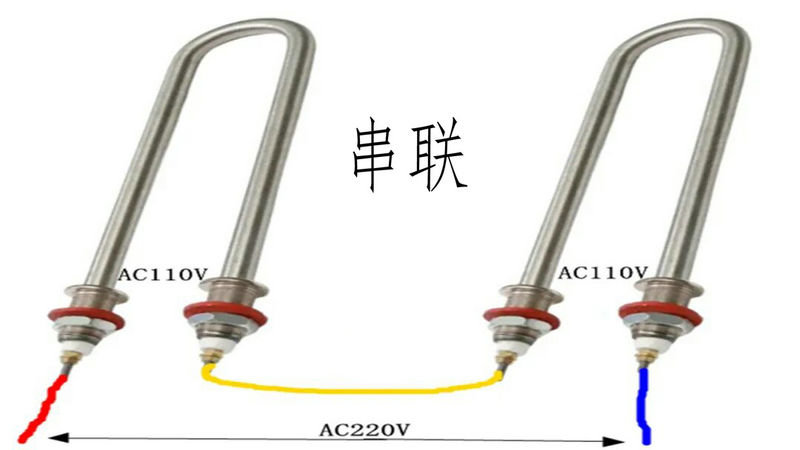

1、串聯接法
串聯接法是指將多個加熱管依次連接，電流通過每個加熱管后繼續流向下一個加熱管，最終回到電源。這種接法的特點是每個加熱管上的電壓都相等，等于電源電壓除以加熱管的數量。
所以在實際使用中，常用兩個同功率、同型號的110V加熱管接串聯入220V電源，由于串聯分壓，所以每個加熱管上的電壓就都是110V，總電壓就為220V，因此可以正常工作。
串聯接法簡單易行，但其中一個加熱管損壞，另一個也無法正常工作。因此，在實際應用中，串聯接法一般只用于少量低功率的加熱管設備。

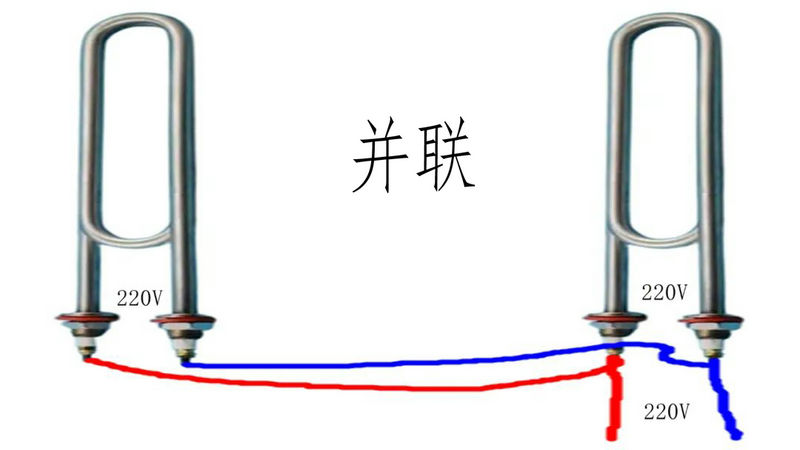

2、并聯接法
并聯接法是指將多個電加熱管并列連接在一起，每個加熱管都直接與電源連接。這種接法適用于電加熱管的工作電壓和電源電壓匹配的情況。其原理是每個負載上的電壓都相等，即每個加熱管的電壓都等于電源電壓。
在并聯接法中如果其中一個加熱管損壞，其他支路的負載也可以正常工作。因此，在實際應用中，并聯接法是較為常用的接法

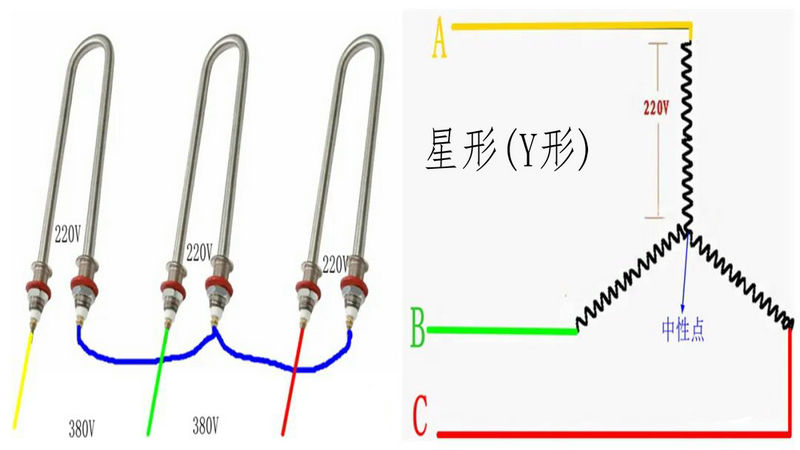

3、星形(Y形)接法
星形接法適用于三相三線制供電，且沒有零線的情況下，將三個220V的加熱管接到380V的電源上。其原理是將三個加熱管的兩端分別連接到三相電源的三個相線，然后將三根相線的中點連接在一起形成一個中性點，中性點的電壓為0。每個負載上的電壓都是220V。
星形接法要三個負載同時工作，如果其中一個負載損壞，其他兩個變?yōu)榇?lián)，380V串聯分壓，那么每個負載上的工作電壓變?yōu)?90V，兩個加熱管可以工作，但功率會有衰減。

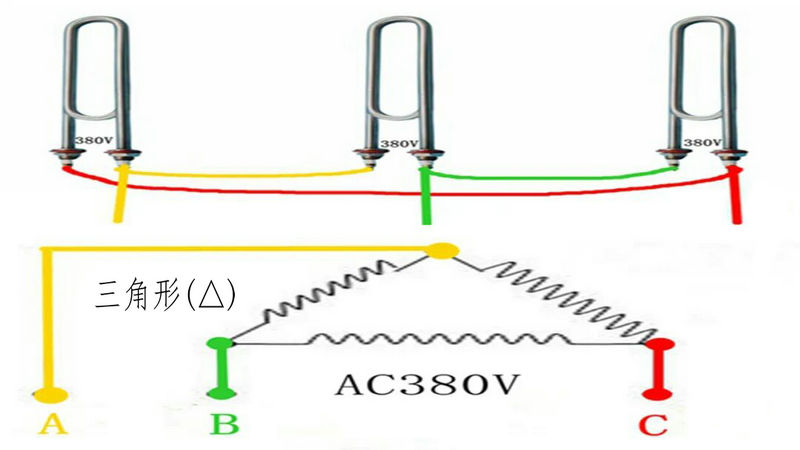

4、三角形(△)接法
三角形接法也是適用于三相三線制供電，將三個同型號的380V加熱管首尾相連，每個負載上的電壓都是380V。這種接法的特點是每個負載可以獨立工作，不受其他負載的影響。
三角形接法的原理是：三個加熱管的三個端點分別連接到電源的三相線，每個加熱管的另一端連接到下一個加熱管的起點，形成一個閉合回路。每個負載上的電壓都是380V，可以正常工作。
二、 加熱管判斷好壞的方法
01、萬用表測量
用萬用表的歐姆檔測量加熱管兩端的電阻值。正常電阻值應在幾十或幾百歐姆范圍內也可以根據設備標簽上的提示根據公式：R=U/I或U2/P算出相應的電阻值。無讀數表示內部電熱絲燒斷，此時加熱管無法正常工作。讀數偏小且趨近于零表示內部短路，此時加熱管也會無法工作，并可能存在安全隱患。
02、搖表(兆歐表)測量
用搖表測量電熱絲和外殼之間的絕緣電阻。正常絕緣電阻應在幾兆歐以上。讀數過低或無讀數表示絕緣層破損，此時加熱管存在漏電風險，可能會造成觸電事故，需及時更換。
電加熱管作為我們?nèi)粘Ｉ钌a(chǎn)中一種重要的電熱元件，其在安全、高效的工作離不開正確的安裝和使用。在實際應用中，我們應根據不同的實際情況選擇合適的電加熱管和對應的連接方法，并且要注意安全操作，確保電加熱管能夠安全、高效運行。
