測試地點：

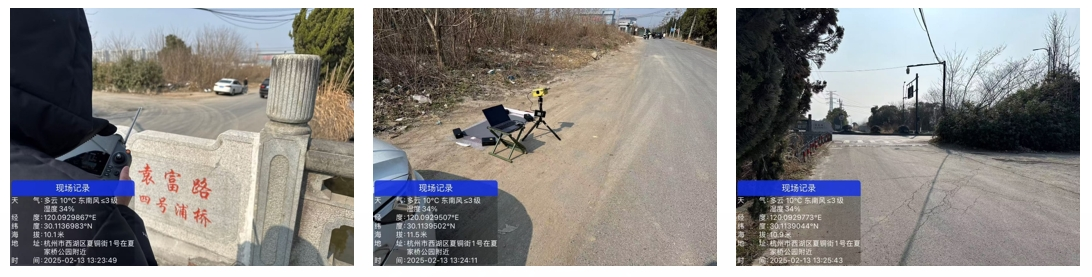

本次測試的地點，選擇在杭州市某工地附近，小路與主路交會處，主路與小路均為瀝青路如圖所示。

高光譜無人機掛載系統采用前沿的高光譜成像技術，充分挖掘和利用不同物質自身特有的光譜信息，結合高清相機拍攝高清圖片，實現對物質定性、定量、定時、定位信息的全面檢測，是一臺“圖譜合一”的綜合性遙感設備。

高光譜無人機掛載系統集成了高光譜相機和高清相機，作業時同步采集多維度數據，并可進行實時作業監控及遠程控制，同時設備內置高性能處理單元可實時對地物進行反射率計算和分析反演，可廣泛應用于水環境監測、智慧農業、林業調查、目標識別、軍事反偽裝等場景，滿足多樣化行業需求。

產品功能描述

? 光譜分辨率優于2.8nm，可精準分析各類地物光譜特征；

? 大靶面COMS高光譜相機，最高支持1920個空間通道，1200個光譜通道；

? 機載控制及采集系統內置1TB SSD硬盤，數據存儲無憂；

硬件同步觸發高清可見光相機，分辨率達1500w像素，支持高精度正射影像拼接；

? 內含云臺自穩定系統，無人機推掃成像，非懸停掃描，作業效率高；

? 深度適配無人機平臺，僅需一根數據線與無人機進行連接，可實現整機供電與數據通信等功能；同步獲取GPS信息并與高光譜數據逐行對應；

? 可實現遠程智控，操作便捷，避免無效飛行作業；

? 可實時渲染多波段光譜合成圖，可實時監控高光譜采集畫面和空間點光譜曲線；

? 內置NDVI等20多種常用指數計算，支持自定義波段運算及多種光譜處理分析功能；

? 可反演葉綠素、總氮、總磷、氨氮、高錳酸鹽指數、懸浮物等水質參數，并實時上傳?？翟破脚_。

圖像分析：

高光譜能夠重建人眼真彩色圖像如右圖：

可以看到上半部分是主干道相對干凈，下半部分輔路由于工地大車進出，攜帶較多灰塵灑落在地面上。

光譜分析：

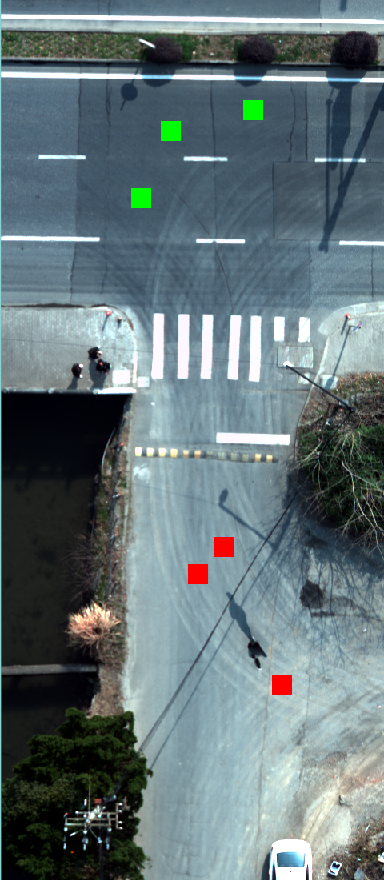

分別取主路區域(綠)、輔路區域(紅)作光譜平均。

從結果分析，主路區域光譜整體較為平整，輔路與之相比整體在500-600nm有變化。

數據處理：

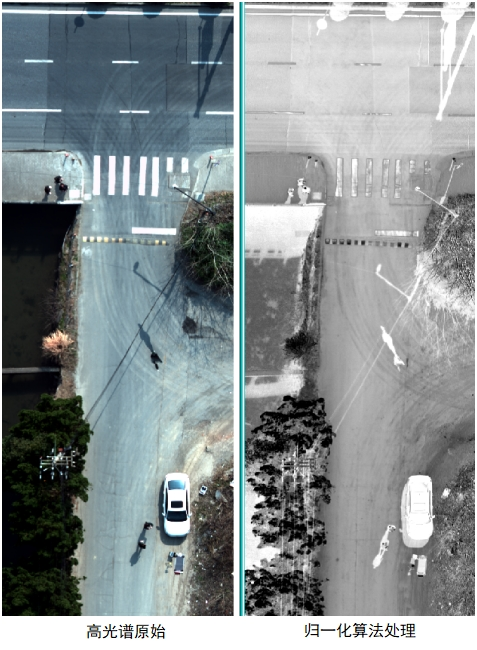

在區分度大的波段進行歸一化處理，得到與塵土相關性較強的灰度圖：

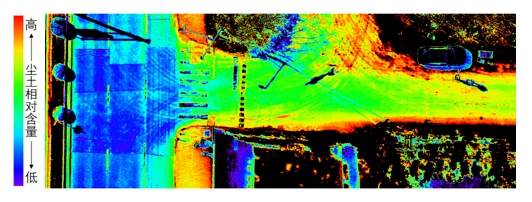

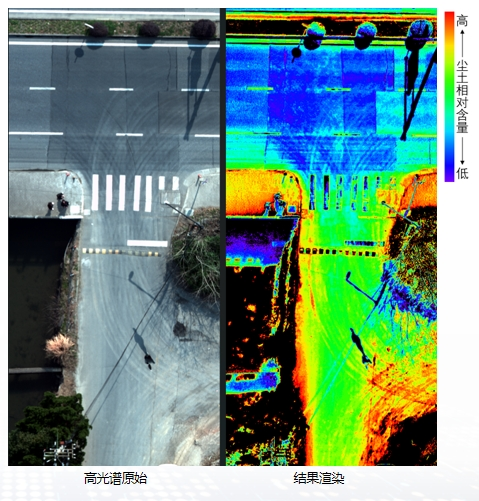

將灰度圖以不同顏色梯度渲染得到結果：

可行性：

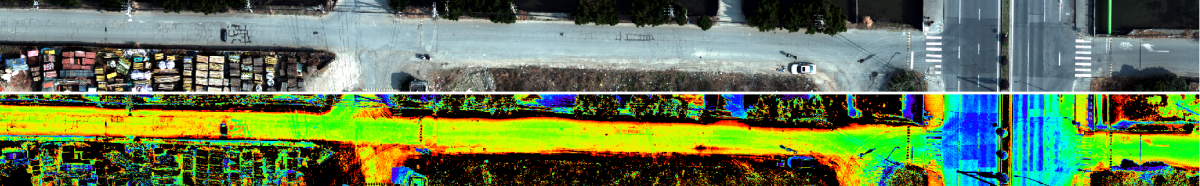

從結果上看，能將塵土含量較高的區域，準確的識別出來，如主路-輔路入口處、輔路-小路入口處，明顯的輪胎印帶來的塵土，識別較為精準。

問題點1：

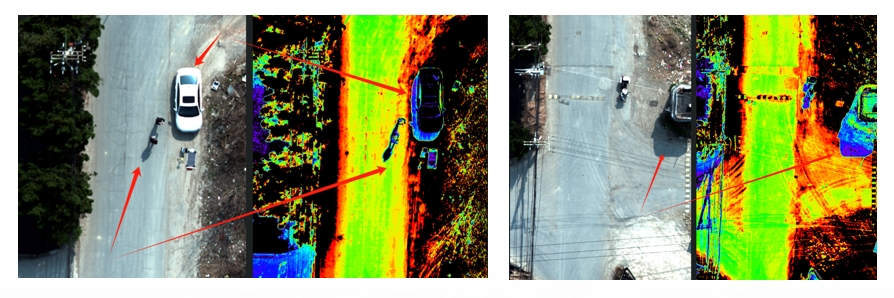

部分區域出現明顯錯誤，如人、建筑、樹、影子等，都對最終結果有較大干擾。

問題點2：

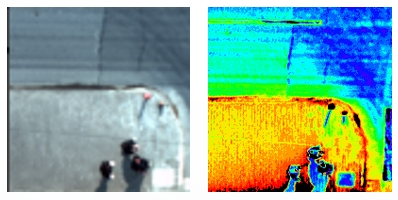

新地面和舊地面對結果帶來影響較為明顯。

問題點3：

地面材料不同，導致對結果產生影響，如下圖，水泥地被誤識別。

可行性：

利用400-1000nm無人機載高光譜設備，能夠部分測出道路不同塵土情況差異，渲染結果符合地面實地觀測；

實際應用仍需多環境下采集不同數據才能驗證。

難點：

光譜設備受環境、天氣影響極大，不同天氣下準確性等需要大量數據驗證；

目前狀態下的高光譜設備使用門檻較高，如要機載實時出結果、車載實時監測等方法降低門檻，需要較大研發投入與時間周期。
