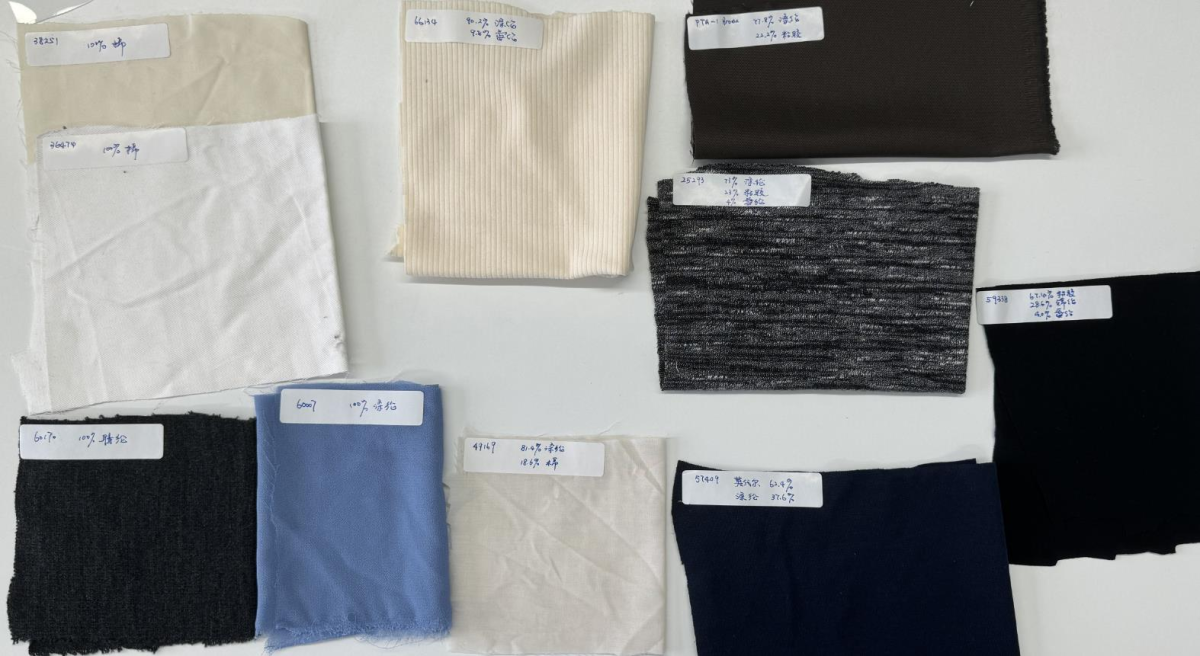

100%純樣品有4塊，分別為：

? 100%棉-36474

? 100 %棉-38251

? 100%腈綸-60170

? 100%滌綸-6007

混紡樣品有6塊，其中5塊含滌：

? 90.2%滌綸*9.8%氨綸-66134

? 81.4%滌綸*18.6%棉-49169

? 77.8%滌綸*22.2%粘膠-PTA-1 Broon

? 73%滌綸*23%粘膠*4%氨綸-25293

? 37.6%滌綸*62.4%莫代爾-57409

? 67.4%粘膠*28.6%錦綸*4%氨綸-59338

測試設(shè)備介紹

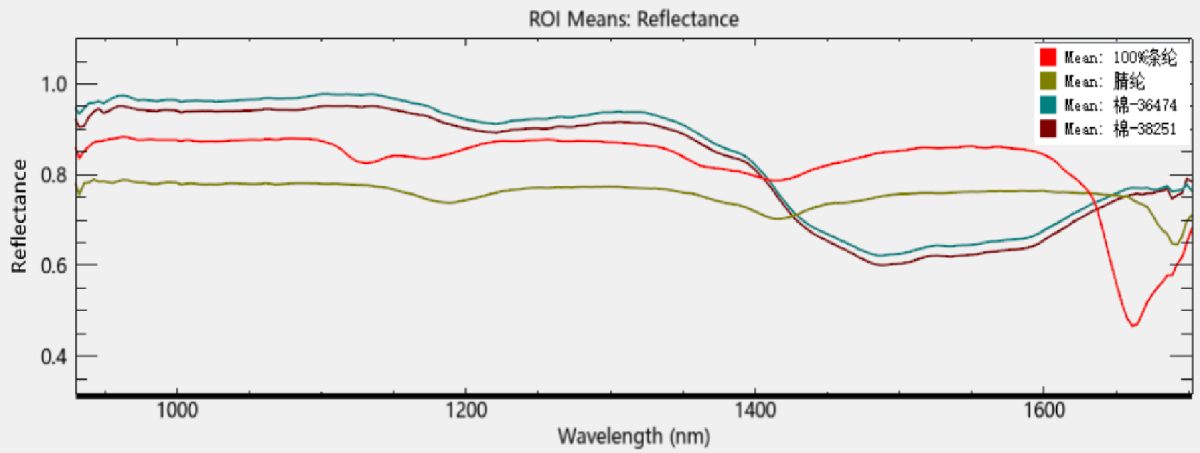

光譜曲線-純棉

四塊100%純度樣品，光譜曲線差異較為明顯；

純棉與純滌與這10塊樣品外的棉滌樣品的曲線基本一致，因此，對于100%純度樣品，區(qū)分難度不大。

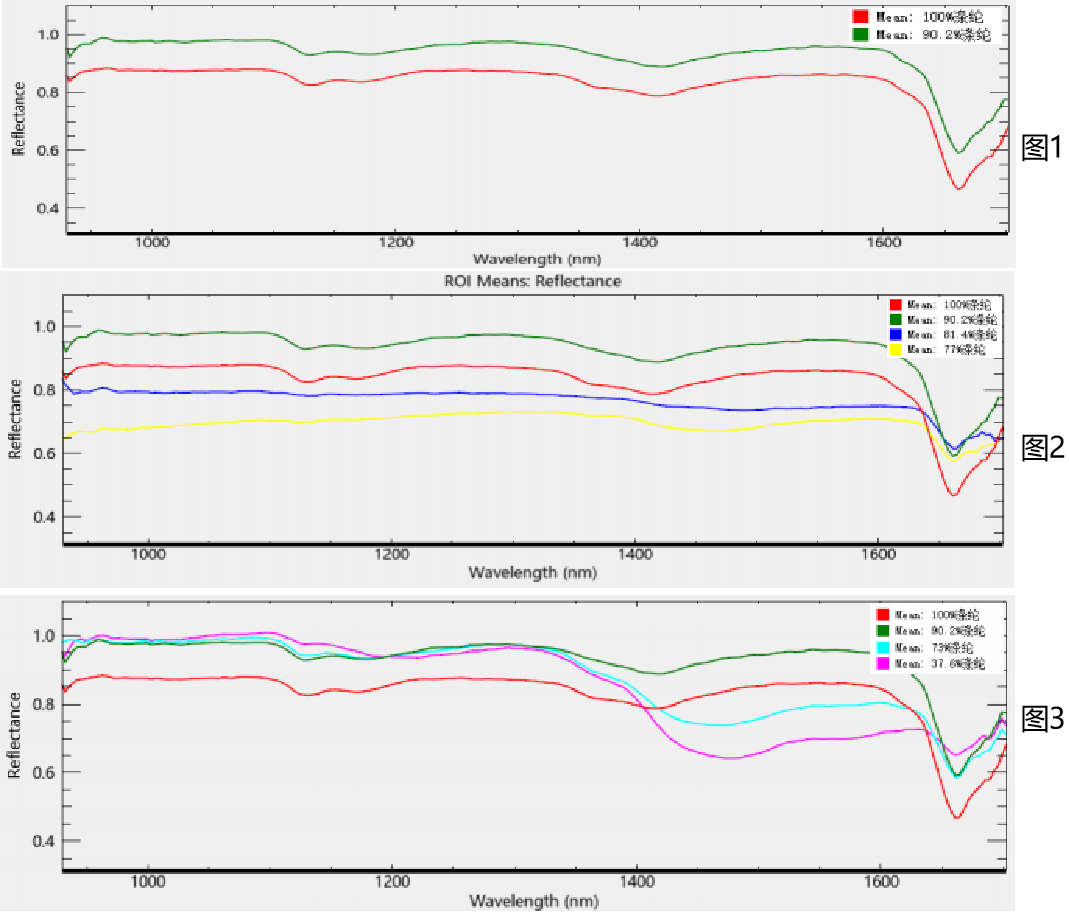

光譜曲線-混紡

? 對于混紡樣品，由于混紡成分并不同一，只能相對比較，可能誤差較大；

? 從圖1看，純滌與90.2%滌綸*9.8%氨綸混紡樣品，光譜曲線基本一致，即10%左右氨綸沒有影響滌綸混紡材料光譜曲線；

? 從圖2看，81.4%滌綸*18.6%棉、77.8%滌綸*22.2%粘膠兩塊樣品，分別混紡了20%左右棉與粘膠，影響了滌綸在1100-1200nm的兩個小吸收峰，整體曲線差異很大；

? 從圖3看，73%滌綸*23%粘膠*4%氨綸、37.6%滌綸*62.4%莫代爾兩個樣品在1400-1500nm區(qū)別與標(biāo)準(zhǔn)滌綸曲線；

總結(jié)

對于100%純度紡織品，如純棉、純滌、腈綸，區(qū)分難度不大

?  混紡樣品在光譜表現(xiàn)上沒有明顯規(guī)律性；

?  原因：混紡料中雖然含滌，但混的另一種料都不相同，無法分析影響因素。

結(jié)論：

高光譜900-1700nm波段范圍下，純棉、純滌、腈綸，能夠分別。

混紡料樣品不足，需要收集更多樣品，進(jìn)一步進(jìn)行實驗驗證。

獲取更多實驗報告或了解高光譜產(chǎn)品，

可電話聯(lián)系13588435456（微信同號）。
